Ce face Turnarea Shell Mold pentru Rockere de admisie atât de eficientă?

Cuprins

• 1. Schița articolului
• 2. Introducere în balancele de admisie și cerințele de turnare
• 3. Înțelegerea procesului de turnare a mucegaiului Shell
• 4. Avantajele cheie pentru producția de culbutoare de admisie
• 5. Materiale utilizate în mod obișnuit
• 6. Turnarea mucegaiului cu cochilie vs alte metode
• 7. Considerații de proiectare pentru rockerii de înaltă performanță
• 8. Defecte comune și strategii de prevenire
• 9. Controlul calității și metodele de testare
• 10. Aplicații industriale
• 11. Tendințele viitoare în turnarea de precizie
• 12. Concluzie
• 13. Întrebări frecvente

1. Schița articolului

• Introducere în culbutorii de admisie și rolul lor în sistemele motoarelor
• Defalcare pas cu pas a turnării mucegaiului
• De ce turnarea de precizie este esențială pentru componentele de performanță
• Considerații privind ingineria materialelor și performanța termică
• Evaluare comparativă cu turnarea în nisip și turnarea cu investiții
• Strategii de optimizare a designului ingineresc
• Sisteme de asigurare a calității în producția modernă
• Domenii de aplicare în industria auto și a mașinilor
• Inovații emergente și tendințe de eficiență a producției

2. Introducere în balancele de admisie și cerințele de turnare

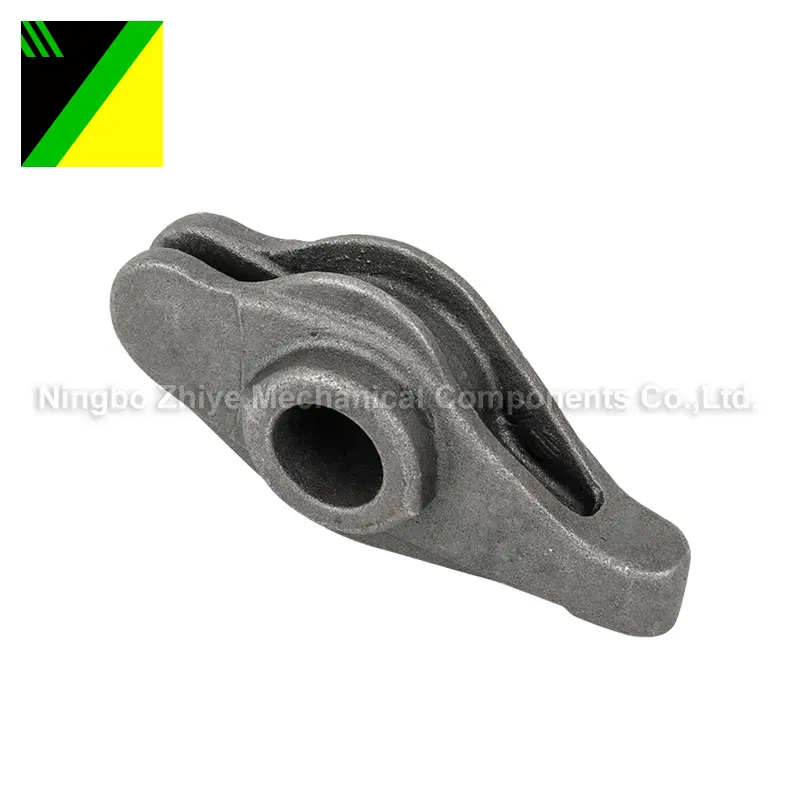

Culbutorii de admisie sunt componente esențiale în motoarele cu ardere internă, responsabile de transferul mișcării de la arborele cu came la supapa de admisie. Performanța lor afectează direct eficiența motorului, stabilitatea combustiei combustibilului și fiabilitatea mecanică generală. Deoarece funcționează în cicluri repetitive de sarcină mare, necesită rezistență excepțională, precizie dimensională și rezistență la uzură.

Metodele tradiționale de fabricație se luptă adesea să îndeplinească aceste cerințe stricte. Neregulile suprafeței, structurile interne inconsistente și rezistența slabă la oboseală pot duce la defecțiuni premature. Acesta este locul în care turnarea cu matrițe devine o soluție transformatoare, oferind un control superior asupra microstructurii și calității suprafeței.

3. Înțelegerea procesului de turnare a mucegaiului Shell

Turnarea mucegaiului este un proces de turnare de precizie care folosește ca matriță o coajă de nisip acoperită cu rășină. Procesul este cunoscut pentru producerea de suprafețe netede și dimensiuni extrem de precise, făcându-l ideal pentru componente precum culbutorii de admisie.

Prezentare generală a procesului pas cu pas:

• Încălzire model:Un model metalic este încălzit la o anumită temperatură.
• Acoperire cu nisip de rășină:Se aplica nisip fin acoperit cu rasina termorezistenta.
• Formarea cochiliei:Rășina se întărește, formând o coajă rigidă în jurul modelului.
• Îndepărtarea carcasei:Carcasa este îndepărtată și asamblată într-o matriță.
• Turnarea metalului:Metalul topit este turnat în cavitate.
• Răcire și finisare:După solidificare, turnarea este curățată și prelucrată.

Acest proces controlat asigură o deformare minimă și o repetabilitate excelentă, care este esențială pentru producția în masă a componentelor motorului.

4. Avantajele cheie pentru producția de culbutoare de admisie

Turnarea cu matriță oferă mai multe avantaje tehnice care abordează direct provocările de performanță în producția de culbutoare de admisie.

4.1 Precizie dimensională ridicată

Forma cu carcasă rigidă menține toleranțe strânse, reducând cerințele de prelucrare și îmbunătățind consistența asamblarii.

4.2 Finisaj de suprafață superior

Suprafețele mai netede reduc pierderile prin frecare în sistemele motoarelor, îmbunătățind eficiența energetică și reducând ratele de uzură.

4.3 Rezistență mecanică îmbunătățită

Procesul de răcire controlat rafinează structura cerealelor, sporind rezistența la oboseală și durabilitatea.

4.4 Rata de defecte redusă

În comparație cu turnarea cu nisip, turnarea cu matriță reduce semnificativ porozitatea și defectele de contracție.

5. Materiale utilizate în mod obișnuit

Alegerea materialului este esențială pentru asigurarea performanțelor pe termen lung a culbutoarelor de admisie fabricate folosind turnare cu matriță.

• Oțel aliat:Rezistență ridicată și rezistență excelentă la oboseală.
• Oțel carbon:Eficient din punct de vedere al costurilor, cu proprietăți mecanice echilibrate.
• Oţel inoxidabil:Rezistent la coroziune pentru medii dure de operare.
• Aliaje de aluminiu:Aplicații ușoare care necesită o inerție redusă.

Fiecare selecție de material depinde de cerințele de sarcină a motorului, de temperatura de funcționare și de constrângerile de cost.

6. Turnarea mucegaiului cu cochilie vs alte metode

Această comparație arată de ce turnarea cu matriță este adesea echilibrul preferat între eficiența costurilor și ingineria de precizie.

7. Considerații de proiectare pentru rockerii de înaltă performanță

Proiectarea culbutoarelor de admisie pentru turnarea mucegaiului necesită o atenție deosebită geometriei, distribuției tensiunilor și comportamentului termic.

Principii cheie de proiectare:

• Grosimea uniformă a peretelui pentru a preveni defectele de contracție
• Tranziții rotunjite pentru a reduce concentrarea stresului
• Distribuție optimizată a greutății pentru eficiență dinamică
• Controlul tolerantei de prelucrare pentru finisare de precizie

Designul adecvat asigură nu numai fabricabilitatea, ci și fiabilitatea motorului pe termen lung.

8. Defecte comune și strategii de prevenire

Chiar și cu tehnici avansate de turnare, defecte pot apărea dacă controlul procesului nu este menținut corespunzător.

Defectele comune includ:

• Porozitatea gazului
• Cavități de contracție
• Incluziuni de suprafață
• Închide la rece

Metode de prevenire:

• Control precis al temperaturii în timpul turnării
• Design optimizat de porți și de ridicare
• Utilizarea nisipului acoperit cu rășină de înaltă calitate
• Turnare asistată de vid în aplicații critice

9. Controlul calității și metodele de testare

Asigurarea calității este esențială pentru a ne asigura că fiecare culbutor de admisie îndeplinește standardele de performanță.

• Inspecție dimensională:CMM și sisteme de scanare laser
• Testare nedistructivă:Inspecție cu raze X și cu ultrasunete
• Testare mecanică:Teste de tracțiune, oboseală și duritate
• Măsurarea rugozității suprafeței:Analiza profilometrului

Aceste procese asigură coerența în loturi mari de producție.

10. Aplicații industriale

Culoarele de admisie turnate cu turnare de tip cochilie sunt utilizate pe scară largă în:

• Motoare de automobile
• Sisteme de motoare pentru motociclete
• Mașini industriale grele
• Sisteme de propulsie marine
• Motoare de curse de înaltă performanță

Versatilitatea acestui proces permite producătorilor să se adapteze la mai multe cerințe de performanță din diferite industrii.

11. Tendințele viitoare în turnarea de precizie

Viitorul turnării mucegaiului se îndreaptă către automatizare, simulare digitală și sisteme inteligente de producție. Software-ul avansat de modelare permite acum inginerilor să simuleze fluxul de metal, ratele de răcire și distribuția tensiunilor înainte de începerea producției.

În plus, integrarea cu sistemele de detectare a defectelor bazate pe IA îmbunătățește ratele de randament și reduce costurile de producție. Dezvoltarea aliajului ușor extinde, de asemenea, gama de aplicații a culbutoarelor de admisie în motoarele hibride electrice.

12. Concluzie

Turnarea matriței shell s-a dovedit a fi unul dintre cele mai fiabile și eficiente procese de fabricație pentru culbutorii de admisie. Capacitatea sa de a oferi precizie ridicată, calitate excelentă a suprafeței și performanță mecanică puternică îl fac o soluție preferată pentru sistemele de motoare moderne.

Combinând știința avansată a materialelor, controlul strict al procesului și designul ingineresc optimizat, producătorii pot îmbunătăți semnificativ fiabilitatea componentelor și eficiența motorului.

Ningbo Zhiye Mechanical Components Co.,Ltd.continuă să ofere soluții de turnare de înaltă calitate, adaptate aplicațiilor industriale solicitante, asigurând performanță și consecvență pe piețele globale.

13. Întrebări frecvente

Î1: De ce este preferată turnarea cu mucegai de coajă pentru culbutorii de admisie?
Oferă o precizie dimensională superioară, un finisaj mai neted al suprafeței și o rezistență mecanică mai bună în comparație cu metodele tradiționale de turnare.

Î2: Este turnarea mucegaiului în formă de coajă rentabilă pentru producția de masă?
Da, echilibrează costul de producție și calitatea, făcându-l potrivit pentru producția la scară medie până la mare.

Î3: Ce materiale sunt cele mai bune pentru culbutorii de admisie?
Oțelul aliat și oțelul carbon sunt cel mai frecvent utilizate datorită rezistenței și rezistenței la oboseală.

Î4: Cum îmbunătățește turnarea mucegaiului performanța motorului?
Reduce frecarea suprafeței, îmbunătățește precizia componentelor și îmbunătățește durabilitatea în condiții de încărcare mare.

Î5: Pot fi eliminate complet defectele?
Deși nu sunt complet eliminate, defectele pot fi reduse semnificativ prin optimizarea procesului și controlul strict al calității.
